Сообщений в теме: 409

[dim.a7]







Дим вроде как справа налево нумерация см. фото 1. 1-2-3-4-5 шлейф. Получилось красиво, но не совсем то.





А что это? Нумерация не помню, смотри от разъема по дорожкам платы.

[Bionder]









Дим вроде как справа налево нумерация см. фото 1. 1-2-3-4-5 шлейф. Получилось красиво, но не совсем то.



Господа, я имею гениальное решение. Обратите внимание на фото. Есть копеечные вольтметры. Размещаем внутри часов, имеем вольтметр.

А твоческие люди временем не должны быть озабочены ). Как Вам решение?

[dim.a7]

Господа, я имею гениальное решение. Обратите внимание на фото. Есть копеечные вольтметры. Размещаем внутри часов, имеем вольтметр.

А твоческие люди временем не должны быть озабочены ). Как Вам решение?



Гениально, мы не только сможем узнать текущее время, но и влияние на него напряжения. А я то никогда не верил что время можно подать вспять.

[Bionder]

Гениально, мы не только сможем узнать текущее время, но и влияние на него напряжения. А я то никогда не верил что время можно подать вспять.

Художника может обитеть каждый.



ПС эти часы меня победили, несу их в блендер.

Есть задумки, буду выкладывать.

[Бродяжник]

Господа, я имею гениальное решение. Обратите внимание на фото. Есть копеечные вольтметры. Размещаем внутри часов, имеем вольтметр.
А твоческие люди временем не должны быть озабочены ). Как Вам решение?

Уже делали так

Или можно термометр(ы) воткнуть

Я себе новые часы сделал с календарем, вольтметром и двумя термометрами. Вторую неделю дома (пока) тикают - проверяю, а заодно код на МК допиливаю.

[dim.a7]

Художника может обитеть каждый.

Обидеть художника это последнее дело. Ну прости засранца видит Бог не хотел. Как теперь вину искупить? Может отремонтировать тебе часы, высылай. Только не отдавай их блендеру, он их убьет навсегда.

[Bionder]

Обидеть художника это последнее дело. Ну прости засранца видит Бог не хотел. Как теперь вину искупить? Может отремонтировать тебе часы, высылай. Только не отдавай их блендеру, он их убьет навсегда.

Ну я же не художник ). Думаю помучать их пока самому еще.

Если вкорячить внутрь

Такая идея есть.

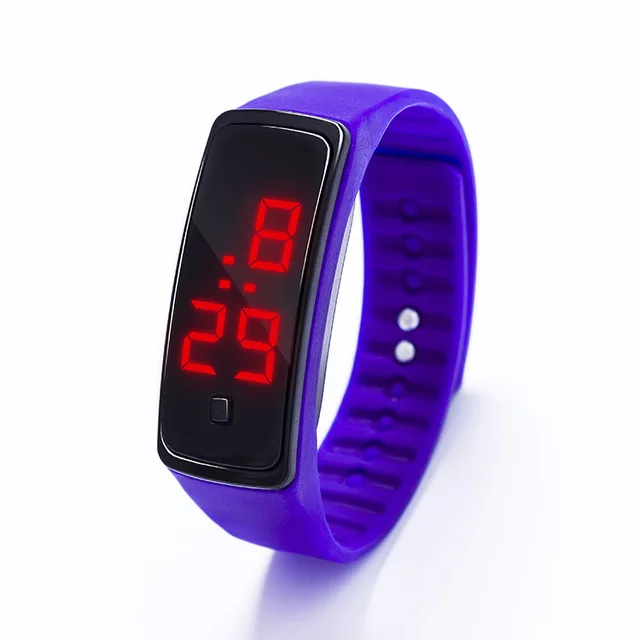

Еще есть вариант

https://ru.aliexpres...cB&gclsrc=aw.ds



Должен влезть, только вопрос, что выводить туда, какую информацию. Если время, то для ардуино еще модуль нужен. Датчиков много, перегрузку можно, высоту, датчик алкоголя, температуру чего либо, датчик пульса под попу можно.

[ko-bas]

В электротехнике я ноль, знаю как на схемах некоторые детальки выглядят. Кароч взял паяльник в руки, коекак отпаял старые диоды, временно, чтоб проверить исправны ли вообще мои часы припаял не обрезая ножек новые диоды и старые резисторы. Все работает. Это хорошо, значит отремонтируем. Резисторы наши тут вроде проскакивало, что вроде как одноваттные, точно? Мне отец привез одноваттных и двухввтных, выпаянных лет тридцать назад из телевизора, так вот, его одноваттники выглядят больше раза в 2. Может изначально у нас стоят 0,5 или даже 0,25 ваттные?

[Gena644]

У меня часы то работают,то не работают.Что там может быть,кроме контакта-неконтакта?

[dim.a7]

 Мне отец привез одноваттных и двухввтных, выпаянных лет тридцать назад из телевизора, так вот, его одноваттники выглядят больше раза в 2. Может изначально у нас стоят 0,5 или даже 0,25 ваттные?

Раньше они были по габаритам больше. Менять резисторы бесполезно. Мощность резистора, это мощность, которую он рассеивает при определенных условиях. Если условий для рассеивания недостаточно, как у нас в малом закрытом объеме, будут греться и 2х ваттные.

У меня часы то работают,то не работают.Что там может быть,кроме контакта-неконтакта?



Уверен что это диод. У меня было тоже самое. Неисправность плавающая, проверяешь тестером и чуть шевелишь выводы- то проводит, то нет. Может и от температуры.

[ko-bas]

Я решил, вынести их за корпус, с кренкой боюсь заморачиваться, я тот еще электротехник. А штатные у меня проработали лет 5.
И может впаяю туда стабилизатор с али. Выше писал про него

[dim.a7]

Я решил, вынести их за корпус, с кренкой боюсь заморачиваться, я тот еще электротехник. А штатные у меня проработали лет 5.
И может впаяю туда стабилизатор с али. Выше писал про него



У меня тоже штатные больше 6и лет работали. Потом поставил более мощные резисторы, правда наружу не выводил, проработало совсем мало. Да и открытое все на столе грелось, руками не дотронуться. Крен лучше тем, что на большом радиаторе теплоотвод хороший. Да и работа там больше слесарная чем электрическая. Пригораживай Крен как на фото, а куда паять подскажем. Там  3 ноги, если смотреть на маркировку, ноги вниз, То левая вход, правая выход. Средняя вместо стабилитрона.

[Перс]

Тут была умная мысля, подать на часики нужные им 5В от стандартного автозарядника и не морочиться с блоком питания часов, который преобразовывает штатные 12В в 5 путём сопротивления току в резисторах, которые сильно нагреваются. При таком раскладе весь блок питания часов можно будет выкинуть. А?

[Bionder]

У меня тоже штатные больше 6и лет работали. Потом поставил более мощные резисторы, правда наружу не выводил, проработало совсем мало. Да и открытое все на столе грелось, руками не дотронуться. Крен лучше тем, что на большом радиаторе теплоотвод хороший. Да и работа там больше слесарная чем электрическая. Пригораживай Крен как на фото, а куда паять подскажем. Там  3 ноги, если смотреть на маркировку, ноги вниз, То левая вход, правая выход. Средняя вместо стабилитрона.

Есть подозрение, что сопротивление резисторов можно увеличить. Не должны они так греться.

[ko-bas]

У меня тоже штатные больше 6и лет работали. Потом поставил более мощные резисторы, правда наружу не выводил, проработало совсем мало. Да и открытое все на столе грелось, руками не дотронуться. Крен лучше тем.

Александр, может дело в том что не выводил ты резисторы наружу? Еслиб вывел, хрен с ними хай греются? Ониж полюбасу такими горячими не будут, плату греть не будут, и воздуха для их охлаждения будет много. Посмотрим, я и кренов себе взял 2 штуки, радиатора нет, зато ал обрезков дофига из 2 мм листа и 3 мм. Может и крен, поставлю, думаю послезавтра сделаю, посмотрел на твои схемы, разобраться не сложно даже мне. Посмотрим

[dim.a7]

Александр, может дело в том что не выводил ты резисторы наружу? Еслиб вывел, хрен с ними хай греются?

Я подключал часы в разобранном виде на столе к блоку питания. Резисторы греются сильно. Если вывести за пределы корпуса длинными проводами, что бы они остывали и не жгли плату, то оно бы и пошло, но думаю это как то не то. Да и не проще.

Радиатор в магазине радиодеталей можно. У меня от старого компьютера. Еще можно на барахолке.

[dim.a7]

Есть подозрение, что сопротивление резисторов можно увеличить. Не должны они так греться.



Как ни крути а почти 9 Вольт надо посадить. Ток при условии 5В на часы, останется прежним. Значит мощность та же.

Если сильно увеличить, посадишь напряжение больше. Светиться не будут хорошо.

[ko-bas]

Спаял часы, работают, большей мощности сопротивления вывел за корпус, чтоб держались залил поксиполом, пока сохнет, потом провода чтоб не болтались пройдусь герметиком, проверил в работе с заведенной машиной, пальцами держать можно, думаю решил вопрос, т.к теперь плату они перегревать уже не будут. Позже может фото вставлю.

[Vahmurka]

У меня часы то работают,то не работают.Что там может быть,кроме контакта-неконтакта?

безсвинцовый припой потрескался. заменить и забыть

[ko-bas]

Мля, полтор часа работали и потухли. Может это от того, что пробег под 200 тык, и гена выдает больше? У меня напряжение борт сети сейчас 14,63 вольта.
